Панели защитные крановые типа ПЗКБ предназначены для максимально-токовой и нулевой защиты крановых электродвигателей переменного тока

ЗАЩИТНЫЕ ПАНЕЛИ И ВВОДНЫЕ УСТРОЙСТВА ПЗКБ-160, ПЗКБ-250, ПЗКБ-400
Общие условия защиты электрических цепей.
Краны являются движущимися установками, подверженными вибрациям и ударам в процессе движения. Поэтому возможность повреждения кабелей и проводов на кранах выше, чем при стационарной прокладке. Кроме того, на большинстве кранов токопереход к тележкам осуществляется с помощью гибких кабелей, повреждение которых полностью исключить невозможно. С учетом этого первой задачей электрической защиты является защита от токов КЗ. Токи КЗ в пределах схемы крана будут тем меньше, чем меньше. сечение монтажных проводов и кабелей этих цепей и меньше размеры раз¬личных токопереходов и токоразъемов. При этом для защиты цепей возможно применение как низковольтных предохранителей серии ПР, так и любых установочных автоматических выключателей и др.
Максимальная нулевая и тепловая защиты. В соответствии с требованиями правил Госгортехнадзора каждый кран должен оборудоваться устройством, предназначенным для подачи питания к электроприводам механизмов и его отключения, причем включение, т. е. подача питания, может осуществляться после отпирания включающего устройства с помощью индивидуального ключа-марки. В свою очередь ключ не может быть вынут без операции отключения. Такая блокировка позволяет гарантировать приведение крана в рабочее состояние только лицом, владеющим ключом маркой. На всех типах промышленных кранов с электроприводом индивидуальный ключ-марка применяется в защитной панели, а на кранах с пультами управления он дублируется ключом-маркой пульта.
Защитная панель крана является комплектным устройством, в котором расположен общий рубильник питания крана, линейный контактор для обеспечения нулевой защиты и автоматического размыкания цепи при срабатывании любого вида защиты, комплект максимальных реле защиты цепей отдельных электроприводов, кнопка включения и пакетный переключатель цепей управления. Защитная панель крана обеспечивает: максимальную защиту для отключения схемы крана от сети при возникновении перегрузки в одной из цепей крана, нулевую защиту для отключения электропривода при прекращении или перерыве в подаче питания от источника электроэнергии. Важной задачей системы защиты является предотвращение недопустимых перегрузок в цепях крановых электроприводов, связанных с неисправностью схем управления, заклиниванием механизмов, обрывом цепи тормоза и т. п.
В связи с неопределенностью нагрузки крановых механизмов, работы при затяжных пусках и торможениях обеспечение эффективной тепловой защиты весьма проблематично. Единственным действенным условием пре¬дотвращения тепловых перегрузок кранового электрооборудования является его правильный выбор с учетом заранее рассчитанных любых возможных в эксплуатации режимов работы. В последнее время в двигателях переменного тока кранового типа встраивается тепловая защита. Однако задача этой защиты — предотвратить эксплуатацию механизмов в режимах, не со¬ответствующих заданной режимной группе кранов и механизмов.
Защита электроприводов от перегрузок сводится к контролю пускового тока при ступенчатом пуске и защите от заклинивания короткозамкнутых двигателей.
При правильно организованном ступенчатом пуске пусковой ток не должен превышать 230% тока, соответствующего расчетной мощности. Поэтому защита, как правило, настраивается на ток срабатывания 250 - 275% тока, соответствующего расчетной мощности. Защита от обрыва фазы на кранах не применяется. Анализ последствий обрыва фазы вне крана и приемлемой системы защиты от обрыва фазы показал, что, с одной стороны, в настоящее время нет удовлетворительного технического решения по применению надежного и дешевого простого аппарата контроля напряжения на фазах, а с другой стороны, обрыв фазы в пределах крана и вне его маловероятен в связи с тем, что применение плавких предохранителей в главной цепи не рекомендуется. Широко применяемая на механизмах подъема система динамического торможения с самовозбуждением взамен ранее практиковавшегося торможения способом противовключения сводит к минимуму опасность падения груза при обрыве фазы питающей сети.
Защитные панели и ящики ввода. Большинство кранов комплектуется защитными панелями трех типов; ППЗБ160 для кранов, получающих питание от сети постоянного тока, ПЗКБ250  ПЗКБ-160  и  ПЗКБ-400 для кранов, получающих питание от сети переменного тока.
Защитные панели рассчитаны на эксплуатацию в категории У2, Т2 и имеют степень защиты от окружающей среды IP22. Конструктивно защитная панель представляет собой металлический шкаф с установленными в нем на задней стенке аппаратами и соответствующим монтажом. Шкаф закрыт дверью, на которую навешивается замок. Рукоятка рубильника и привод кнопки выведены наружу.

Панели ПЗКБ-160У2, ПЗКБ-250У2 и ПЗКБ-400У рассчитаны на эксплуатацию в климатических условиях. У по ГОСТ 15150-69.
— температура окружающего воздуха от — 40°С до + 40°С;
— высота над уровнем моря не более 1000 м;
— относительная влажность воздуха до 98% при температуре + 25°С;
— окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.
Конструкция

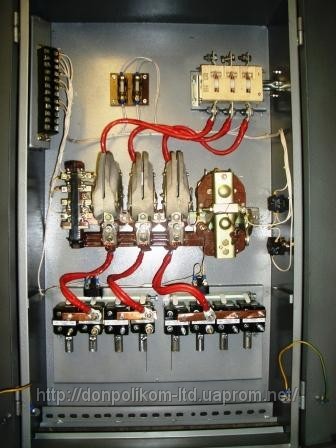

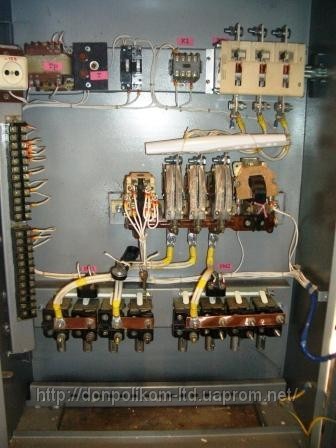

Панели защитные изготовляют в виде стального ящика, в который вмонтирована аппаратура.
Монтаж оперативных цепей выполняется проводом ПВ3х1,5 мм2. Для обеспечения надежного контакта, механической прочности, а также исключения передавливания и перелома жил проводов при подключении к оборудованию применяются оконцеватели (трубчатые наконечники) .
Для заказа защитной панели ПЗКБ просьба заполнить опросный лист, находящийся в разделе "Спецификации" на этой странице.

С условиями гарантии можно ознакомиться ЗДЕСЬ

По вопросам поставок на территории Российской Федерации обращаться на ООО ПКП «Вектор»


Производитель имеет право самостоятельно вносить изменения в конструкцию или спецификацию изделия без ухудшения его функциональных характеристик.
