Детальное описание товара

Структура условного обозначения:
ТСД-250 У3
Т — управление трехфазным крановым двигателем переменного тока с фазным ротором механизма передвижения;
С — для управления двигателем механизма подъема;
Д — для управления двигателем механизма подъема с режимом динамического торможения при спус-ке;
250 — номинальный ток контакторов, установленных в цепях статора двигателя, 250А;
Х — климатическое исполнение и категория размещения.

Панели управления серии ТСД-250 предназначены для управления трехфазными двигателями переменного тока с фазным ротором механизмов подъема и применяется в цехах общепромышленно-го назначения. Осуществляют пуск, реверс, торможение, регулирование скорости в диапазоне до 8:1. В зависимости от параметров обмоток ротора двигатели подразделяются на возбуждаемые в ре-жиме динамического торможения и невозбуждаемые (возбуждаемыми считаются двигатели, у кото-рых номинальная ЭДС ротора не превышает 300В). В связи с этим панели ТСД-250 выпускаются в двух исполнениях, отличающиеся принципиальными схемами. Панели управления ТСД-250 обеспе-чивают ступенчатый пуск и торможение электродвигателя механизма подъема, а также получения ус-тойчивых пониженных скоростей при спуске груза благодаря включению двигателя в режим динами-ческого торможения с самовозбуждением. Панели управления ТСД-250 применяются в комплекте с командоконтроллером КП-1246, при этом управление статорными и роторными цепями осуществля-ется с помощью контакторов. Панели управления ТСД-250 обеспечивают также нулевую и макси-мальную защиту.

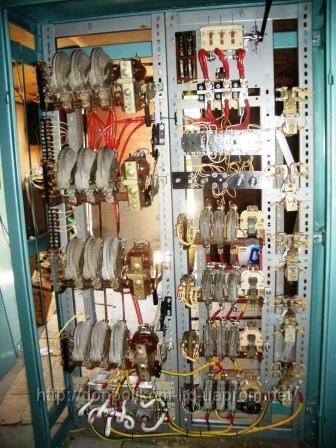

Оперативная и силовая часть панелей ТСД-250 предназначены для работы в сети переменного тока 380В, 50Гц. Данная панель в стандартном исполнении монтируется на металлическом каркасе из перфорированного швеллера. Крановая панель управления ТСД-250 имеет блок динамического тор-можения, выполненного на диодах (250А). На панели ТСД-250 применяются контакторы КТ-6032 и КТ-6033 в цепи статора и КТ-6022 и КТ-6023 — в цепях ротора, реле времени серии РЭВ, пускатели серии ПМЛ-2100, рубильники ВР-3235, реле максимального тока РЭО-401.
Монтаж оперативных цепей выполняется в коробах на лицевой стороне панели проводом ПВ3х1,5 мм2, чем обеспечивается обслуживание панели с одной передней стороны и позволяет полу-чить минимальную площадь обслуживания. Для обеспечения надежного контакта, механической прочности, а также исключения передавливания и перелома жил проводов при подключении к обо-рудованию применяются оконцеватели (трубчатые наконечники).
Силовые цепи выполняется проводом ПВ3х 50мм2 или шиной 25х3мм
