Крановые панели для механизмов подъема ТСД-160

Крановые панели серии ТСД-160 предназначены для управления трехфазными двигателями переменного тока с фазным ротором механизмов подъема и применяется в цехах о Купить товар

Заказ Телефон: +38 (050) 3680953 +38 (068) 9145988 Адрес: ул. Кабардинская, 2а, Донецк, Донецкая область, Украина Написать нам

Детальное описание товара

Структура условного обозначения:
ТСД-160 У3
Т — управление трехфазным крановым двигателем переменного тока с фазным ротором механизма передвижения;
С — для управления двигателем механизма подъема;
Д — для управления двигателем механизма подъема с режимом динамического торможения при спус-ке;
160 — номинальный ток контакторов, установленных в цепях статора двигателя, 160А;
Х — климатическое исполнение и категория размещения.

Крановые панели серии ТСД-160 предназначены для управления трехфазными двигателями переменного тока с фазным ротором механизмов подъема и применяется в цехах общепромышленно-го назначения. Осуществляют пуск, реверс, торможение, регулирование скорости в диапазоне до 8:1. В зависимости от параметров обмоток ротора двигатели подразделяются на возбуждаемые в режиме динамического торможения и невозбуждаемые (возбуждаемыми считаются двигатели, у которых но-минальная ЭДС ротора не превышает 300В). В связи с этим панели ТСД-160 выпускаются в двух ис-полнениях, отличающиеся принципиальными схемами. Панели управления ТСД-160 обеспечивают ступенчатый пуск и торможение электродвигателя механизма подъема, а также получения устойчи-вых пониженных скоростей при спуске груза благодаря включению двигателя в режим динамическо-го торможения с самовозбуждением. Панели управления ТСД-160 применяются в комплекте с коман-доконтроллером КП-1246, при этом управление статорными и роторными цепями осуществляется с помощью контакторов. Панели управления ТСД-160 обеспечивают также нулевую и максимальную защиту.

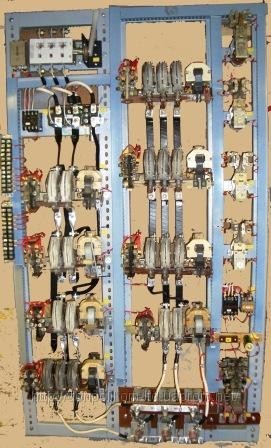

Оперативная и силовая часть панелей ТСД-160 предназначены для работы в сети переменного тока 380В, 50Гц. Данная панель в стандартном исполнении монтируется на металлическом каркасе из перфорированного швеллера. Крановая панель управления ТСД-160 имеет блок динамического тор-можения, выполненного на диодах (160А). На панели ТСД-160 применяются контакторы КТ-6022 и КТ-6023 в цепи статора и КТ-6022 и КТ-6023 — в цепях ротора, реле времени серии РЭВ, пускатели серии ПМЛ-2100, рубильники ВР-3235, реле максимального тока РЭО-401.
Монтаж оперативных цепей выполняется в коробах на лицевой стороне панели проводом ПВ3х1,5 мм2, чем обеспечивается обслуживание панели с одной передней стороны и позволяет полу-чить минимальную площадь обслуживания. Для обеспечения надежного контакта, механической прочности, а также исключения передавливания и перелома жил проводов при подключении к обо-рудованию применяются оконцеватели (трубчатые наконечники).
Силовые цепи выполняется проводом ПВ3х 35мм2 или шиной 25х3мм.
