Крановые панели подъема серии ТСА, ТСАЗ

Панель управления ТСА, ТСАЗ предназначены для автоматического пуска реверсирования, торможения, а также конечной защиты электропривода механизмов подъема. Купить товар

Заказ Телефон: +38 (050) 3680953 +38 (068) 9145988 Адрес: ул. Кабардинская, 2а, Донецк, Донецкая область, Украина Написать нам

Детальное описание товара

Панели подъема серии Т.
Структура условного обозначения:
ТСА-ХХ3
Т — управление трехфазным крановым двигателем переменного тока с фазным ротором механизма передвижения;
С — для управления двигателем механизма подъема;
А — с автоматическим разгоном;
З — с максимальной токовой защитой;
Х — номинальный ток контакторов, установленных в цепях статора двигателя, А;
Х — климатическое исполнение (У, Т) и категория размещения.

Панель ТСА.
Панель управления ТСА предназначены для автоматического пуска (в функции времени), реверсирования, торможения, а также конечной защиты электропривода механизмов подъема. Панели рассчитаны на эксплуатацию с защитными панелями, на которые установлены аппараты, обеспечивающие нулевую и максимальную защиту электропривода. На положениях командоконтроллера подъема регулирование скорости двигателя осуществляется за счет изменения сопротивления пусковых резисторов, включенных в цепь ротора. Спуск груза может осуществляться в двух режимах: противовключения на 1-м и 2-м положениях командоконтроллера и силового спуска — на 3-м положении. Для предотвращения подъема легких грузов на первом и втором положениях командоконтроллера схемой предусмотрено включение ножного выключателя. Только при нажатой педали возможна работа на этих положениях спуска.
Для данной серии панелей возможно два вида панелей: ТСА-161 и ТСА-250.
— ТСА-161.

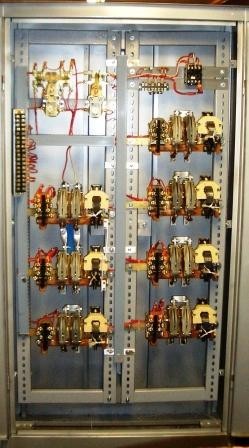

Оперативная и силовая часть переменного тока. Данная панель в стандартном исполнении выполняется на металлическом каркасе. Применяется в цехах общепромышленного назначения. На панели ТСА-161 применяются контактора КТ-6022, реле серии РЭВ, пускатели серии ПМЕ или ПМЛ. Провод оперативных цепей 2,5мм2, а силовых цепей 35мм2 или шина медная сечением 20х2мм.
— ТСА-250.
Оперативная и силовая часть переменного тока. Данная панель в стандартном исполнении выполняется на металлическом каркасе. Применяется в цехах общепромышленного назначения. На панели ТСА-250 применяются контактора КТ-6032, реле серии РЭВ, пускатели серии ПМЕ или ПМЛ. Провод оперативных цепей 2,5мм2, а оперативных цепей 50мм2 или шина медная сечением 25х2мм.
Панель ТСАЗ.
Панель управления ТСАЗ предназначены для автоматического пуска (в функции времени), реверсирования, торможения, а также конечной защиты электропривода механизмов подъема. Панели в отличии от панелей ТСА имеют собственную токовую защиту силовых и оперативных и нулевую защиту. На положениях командоконтроллера подъема регулирование скорости двигателя осуществляется за счет изменения сопротивления пусковых резисторов, включенных в цепь ротора. Спуск груза может осуществляться в двух режимах: противовключения на 1-м и 2-м положениях командоконтроллера и силового спуска — на 3-м положении. Для предотвращения подъема легких грузов на первом и втором положениях командоконтроллера схемой предусмотрено включение ножного выключателя. Только при нажатой педали возможна работа на этих положениях спуска. Для данной серии панелей возможно два вида панелей: ТСАЗ-160 и ТСАЗ-250.
— ТСАЗ-160.
Оперативная и силовая часть переменного тока. Данная панель в стандартном исполнении выполняется на металлическом каркасе. Применяется в цехах общепромышленного назначения. На панели ТСАЗ-160 применяются контактора КТ-6022, реле серии РЭВ, пускатели серии ПМЕ или ПМЛ, рубильники серии Р32 и Р21, реле максимального тока РЭО-401. Провод оперативных цепей 2,5мм2, а силовых цепей 35мм2 или шина медная сечением 20х2мм.
— ТСАЗ-250.
Оперативная и силовая часть переменного тока. Данная панель в стандартном исполнении выполняется на металлическом каркасе. Применяется в цехах общепромышленного назначения. На панели ТСАЗ-250 применяются контактора КТ-6032, реле серии РЭВ, пускатели серии ПМЕ или ПМЛ, рубильники серии Р32 и Р21, реле максимального тока РЭО-401. Провод оперативных цепей 2,5мм2, а силовых цепей 50мм2 или шина медная сечением 25х2мм.
